製品名双向型球弁
-
特徴取付けられる上
-
サイズDN50-DN1200
-
材料鋳鉄,鋳鋼,炭素鋼,不鋼鋼,Nbr
-
メディア水,石油,ガス,蒸気
-
保証1 年
-
起源の場所中国
工業用直立マウントトップエントリーボールバルブ ダブルエクセントリックボールバルブ
工業用直立マウントトップエントリーボールバルブ ダブルエクセントリックボールバルブ
製品概要:
直接マウント トップエントリー半球バルブ工業用流体制御システムに広く使用されている,よく使用されるバルブタイプ.バルブボディ,バルブカバー,バルブボール,バルブ幹から成ります.
上部に設置された偏心半球弁の設計の主な特徴は,バルブ球の位置がバルブ幹軸から逸脱することです.バルブボールの半径の半分です.この設計により,バルブボールは開閉時に非常に小さな摩擦と密封トルクを達成し,それによって動作力とバルブ磨きを減らすことができます.
バルブスタブを回転することによってバルブボールの位置を制御し,それによってスイッチと流体の調節を実現.バルブ・スタブが回転すると,バルブ・ボールがバルブ・シートから逸脱し,チャネルを開き,液体が通過できるようにします.棒が座席と球を並べるために回転するとき液体の流れが止まります
主要な部品材料:
| コンポーネント名 | バルブボディ | ディスク | バルブ幹,シリンダー,ピストン | 春 | バルブ座席 |
| 材料 | 鋳鉄,鋳鋼 | 炭素鋼 | ステンレス鋼 | ステンレス鋼 | NBR |
主要な外部接続の寸法 (単位:mm)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L について | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 430 | 530 | 580 | 630 | 800 | 900 | 1000 | 1100 | 1200 | 1300 |
| H | 155 | 165 | 190 | 200 | 265 | 280 | 325 | 385 | 430 | 480 | 520 | 560 | 655 | 710 | 780 | 840 | 1000 | 1100 | 1250 |
| W | 200 | 200 | 230 | 250 | 240 | 240 | 280 | 350 | 350 | 400 | 400 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 600 |
製品の特徴:
1低摩擦と密封トルク: バルブボールの異常な設計により,バルブの動作力と磨きは小さい.
2精密な流量制御性能: バルブ幹を回転させることで精密な流量制御が達成できます.
3快速スイッチ: バルブボールの設計により,バルブが迅速に開閉できます.これは迅速な応答を必要とするシステムに適しています.
4高い耐腐蝕性:ステンレス鋼などの上部に設置された特殊な半球弁材料は,高い耐腐蝕性を持っています.

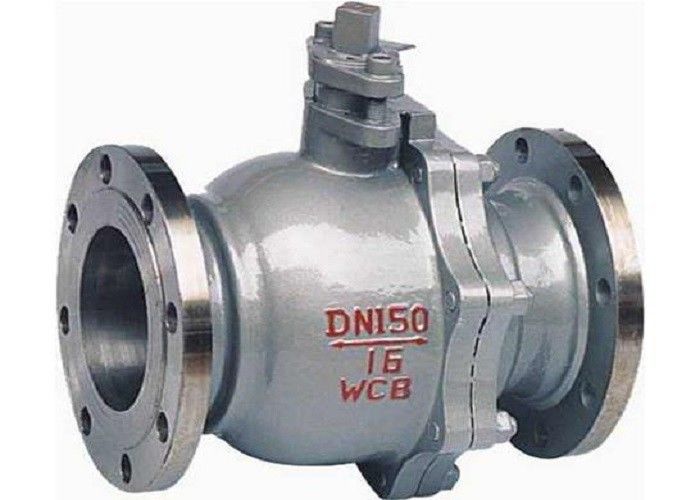

製品画像:
