DN40-1000 サイドマウント エクセントリック・タービン・ハフ・ボール・バルブ ダブル・エクセントリック・ボール・バルブ
製品説明:
について横に装着された異端タービン半球バルブバルブボディの中枢軸と半球の中央軸が大きさの偏差があり,バルブボディの片側のみにシールペアが付いているドアを指します.バルブ体の中央線を回転させるボールを使って開閉するバルブ最初のコンポーネントは,外向的な半球弁で,側から設置され,分解されます.
製品の特徴:
1流通面積が大きく,流出抵抗が小さい.これは,開封後,バルブコアがボール室に位置し,液体が直流するからです.
2操作トークは小さく,開閉は90度回転で完了し,操作が簡単になります.
3. 密封性:二重の異常金属硬密封. 汚れは開閉に影響を与えない.これは半球弁の最も重要な利点です.
4.双向型球弁耐久性があり,シールペアが分離に耐性があり,補償能力があり,バルブ座席を調整または交換することができます.
主要な部品材料:
| コンポーネント名 | バルブボディ | バターフライプレート | 封印リング | 幹 | バルブ座席 |
| 材料 | グレー鋳鉄,炭素鋼 | グレー鋳鉄,鋳鉄,柔らかい鉄 | ニトリル油耐性ゴム,ネオプレン | ステンレス鋼 | ポリテトラクロロエチレン |
主要な外部接続の寸法 (単位:mm)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L について | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 430 | 502 | 550 | 800 | 750 | 850 | 950 | 1050 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 395 | 445 | 505 | 565 | 615 | 670 | 710 | 895 | 1015 | 1115 | 1230 |
| D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 500 | 840 | 950 | 1050 | 1160 |

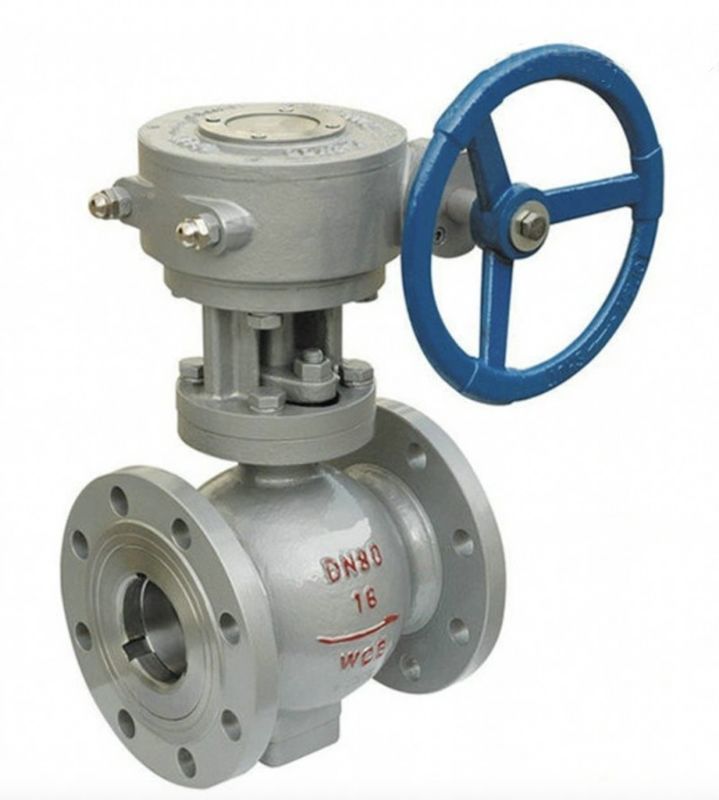

製品画像:
