700MM メタル座席ゲートバルブ
,Z541H ゲートバルブ
,耐磨性のある気圧ゲートバルブ
-
製品名ハードシールゲートバルブ
-
タイプZ41H ((/W/Y) -10 ; Z541H ((/W/Y) -10 ; Z941H ((/W/Y) -10)
-
DN （mm）15-700mm
-
材料ステンレス鋼
-
適用する液体,ガス,空気システムパイプ
-
特徴耐磨性
-
起源の場所中国
DN15-700 メタル座席ゲートバルブ ステンレス鋼ゲートバルブ 供給業者
DN15-700 メタル座席ゲートバルブ ステンレス鋼ゲートバルブ 供給業者
製品説明:
メタル座りのゲートバルブ安定した密封性能,高温耐性,耐腐蝕性,より広い適応性のあるバルブ製品です.密封効果を達成するために金属材料間の摩擦を使用するハード密封ゲートバルブの密封構造優れた密封方法により,様々な複雑なメディアの状況に適応し,また高密度要求のアプリケーションに対応できます.
一般的には,ハードシールゲートバルブ化学,電力,石油,ガス産業,高温,高圧,強い腐食媒介,高粘度媒介に適しています固体粒子やセルロース・メディア,その他の荒いメディアを含むメディア.
製品パラメータ:
| タイプ | DN (mm) | 尺寸 (mm) | |||||||
| L について | D | D1 | D2 | b-f | Z-φd | H | D0 | ||
|
Z41H ((/W/Y) 10) Z541H ((/W/Y) 10) Z941H ((/W/Y) -10
|
15 | 130 | 95 | 65 | 45 | 12 - 2 | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16 - 2 | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3 | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3 | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 について | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 について | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 について | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | 26-3 | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | 26から4 | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | 26から4 | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | 26から4 | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28から4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28から5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30から5 | 24-φ30 | 1930 | 750 | |
製品の特徴:
1高温・高圧耐性
ハードシールゲートバルブ400°Cまでの温度と2500-5000psiまでの圧力で動作できる.
2高密封性
ハードシールゲートバルブは,より安定したシール効果,よりよいシールおよびより長い使用寿命のために金属対金属摩擦シールを採用します.
3耐腐食性:
ハードシールゲートバルブシール材料は,通常,不老鋼やその他の耐腐蝕材料を使用し,強い酸,強いアルカリ,塩溶液の高濃度.
4調整可能:
メタル座りのゲートバルブ高粘度な介質,粒,セルロース,残留物を含む介質,その他の介質に適応できる高度な密封装置を使用し,阻塞を防ぐ.

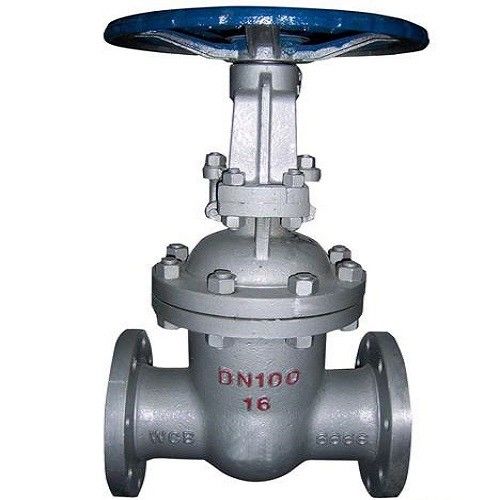

製品画像:
