GPR Type 3.5~60m² Shell Tube Heat Exchanger High Efficiency Aluminium Finned Tube Oil Cooler

GPRタイプ3.5~60m2 シェルチューブ熱交換機 高効率のアルミ製のフィニッシュチューブオイルクーラー

製品 - 水処理装置 - 貝および管のクーラー
  • ハイライト

    3.5M2 シェルとチューブクーラー

    ,

    60m2 シェルとチューブクーラー

    ,

    アルミニウムフィニッシュシェルチューブ熱交換機

  • 製品名
    貝および管の熱交換器
  • 材料
    アルミニウム
  • 特徴
    高効率性
  • 容量
    3.5~60m2
  • サービス
    OEM
  • 適用する
    冷却用油
  • 起源の場所
    中国
  • モデル番号
    GPR

GPRタイプ3.5~60m2 シェルチューブ熱交換機 高効率のアルミ製のフィニッシュチューブオイルクーラー

  • GPR Type 3.5~60m² Shell Tube Heat Exchanger High Efficiency Aluminium Finned Tube Oil Cooler
  • GPR Type 3.5~60m² Shell Tube Heat Exchanger High Efficiency Aluminium Finned Tube Oil Cooler
価格を取得 接触

GPRタイプ 3.5~60m2シェルチューブ熱交換機 高効率のアルミのチューブ油冷却機

製品概要

シェルとチューブ熱交換器(STHE) は,内部に完全に隔離された管束を圧縮した大きな円筒状の囲み,または殻を使用して構築された熱交換装置の一種である.シェルとチューブ熱交換機は,熱交換設計の最も一般的な形態です.
シェルチューブ熱交換機様々な用途に使用され,様々な産業のニーズを満たしています.製造または生産作業の要件に適応できる.

製品パラメータ

モデル A について B について C について D E について F について G d1 d2 L1 L2 H.L. H2 H3 M について 私は
GPR-3 だった5 1035 80 750 φ165 140 215 105 DN25 G1 650 205 154 153 95 5-G1/4 〜 4-φ12
GPR-4 840 110 550 φ180 142 240 150 DN32 G11/2" 400 220 180 160 102 5-G1/4 〜 4-φ14
GPR-5 1020 110 730 φ180 142 240 150 DN32 G11/2" 580 220 180 160 102 5-G1/4 〜 4-φ14
GPR-6 1180 110 860 φ180 157 240 150 DN40 G11/2" 710 220 180 160 102 5-G1/4 〜 4-φ14
GPR-7 1340 110 1050 φ180 142 240 150 DN40 G11/2" 900 220 180 160 102 5-G1/4 〜 4-φ14
GPR-8 1490 110 1200 φ180 142 240 150 DN40 G11/2" 1050 220 180 160 102 5-G1/4 〜 4-φ14
GPR-9 1640 110 1350 φ180 142 240 150 DN40 G11/2" 1200 220 180 160 102 5-G1/4 〜 4-φ14
GPR-10 1850 110 1560 φ180 142 240 150 DN40 G11/2" 1350 220 180 160 102 5-G1/4 〜 4-φ14
GPR-11 1170 182 800 φ299 186 372 260 DN65 G2 について 650 360 238 220 168 5G1/2 4-φ18
GPR-12 1240 182 870 φ299 186 372 260 DN65 G2 について 720 360 238 220 168 5G1/2 4-φ18
GPR-13 1315 182 945 φ299 186 372 280 DN65 G2 について 795 360 238 220 168 5G1/2 4-φ18
GPR-15 1370 182 1000 φ299 186 372 260 DN65 G2 について 850 360 238 220 168 5G1/2 4-φ18
GPR-16 1470 182 060 φ299 206 372 260 DN65 G2 について 910 360 238 220 168 5G1/2 4-φ18
GPR-17 1535 182 1125 φ299 206 372 260 DN65 G2 について 925 360 238 220 168 5G1/2 4-φ18
GPR-18 1600 182 1190 φ299 206 372 260 DN65 G2 について 1040 360 238 220 168 5G1/2 4-φ18
GPR-19 1685 182 1275 φ299 206 372 260 DN65 G2 について 1125 360 238 220 168 5G1/2 4-φ18
GPR-20 1750 182 1340 φ299 206 372 260 DN65 G2 について 1190 360 238 220 168 5G1/2 4-φ18
GPR-21 1830 182 1420 φ299 206 372 260 DN65 G2 について 1270 360 238 220 168 5G1/2 4-φ18
GPR-22 1905 182 1495 φ299 206 372 260 DN65 G2 について 1345 360 238 220 168 5G1/2 4-φ18
GPR-23 1990 182 1580 φ299 206 372 260 DN65 G2 について 1430 360 238 220 168 5G1/2 4-φ18
GPR-24 2055 182 1645 φ299 206 372 260 DN65 G2 について 1495 360 238 220 168 5G1/2 4-φ18
GPR-25 2120 182 1710 φ299 206 372 260 DN65 G2 について 1560 360 238 220 168 5G1/2 4-φ18
GPR-27 2285 182 1845 φ299 220 372 260 DN65 G2 について 1695 360 238 220 168 5G1/2 4-φ18
GPR-28 2350 182 1910 φ299 220 372 260 DN65 G2 について 1760 360 238 220 168 5G1/2 4-φ18
GPR-30 2500 182 2060 φ299 220 372 260 DN80 G21/2" 1910 360 238 220 168 5G1/2 4-φ18
GPR-34 1740 230 1260 φ351 240 445 320 DN80 G21/2" 1110 420 278 246 194 5G1/2 4-φ18
GPR-35 1780 230 1300 φ351 240 445 320 DN80 G21/2" 1150 420 278 246 194 5G1/2 4-φ18
GPR-37 1855 230 1375 φ351 240 445 320 DN80 G21/2" 225 420 278 246 194 5G1/2 4-φ18
GPR-40 1970 230 1490 φ351 240 445 320 DN80 G21/2" 1340 420 278 246 194 5G1/2 4-φ18
GPR-41 2010 230 1530 φ351 240 446 320 DN80 G21/2" 1380 420 278 246 194 5G1/2 4-φ18
GPR-44 2125 230 1645 φ3511 240 445 320 DN80 G21/2" 1495 420 278 246 194 5G1/2 4-φ18
GPR-45 2165 230 1685 φ351 240 445 320 DN80 G21/2" 1535 420 278 246 194 5G1/2 4-φ18
GPR-48 2280 230 1800 φ351 240 445 320 DN80 G21/2" 1650 420 278 246 194 5G1/2 4-φ18
GPR-50 2360 230 1880 φ351 240 445 320 DN80 G21/2" 1730 420 278 246 194 5G1/2 4-φ18
GPR-51 2390 230 1910 φ351 240 445 320 DN80 G21/2" 1760 420 278 246 194 5G1/2 4-φ18
GPR-54 2500 230 2020 φ351 240 445 320 DN80 G21/2" 1870 420 278 246 194 5G1/2 4-φ18
GPR-55 2540 230 2060 φ351 240 445 320 DN80 G21/2" 1910 420 278 246 194 5G1/2 4-φ18
GPR-60 2730 230 2250 φ351 240 445 320 DN80 G21/2" 2100 420 278 246 194 5G1/2 4-φ18

製品画像

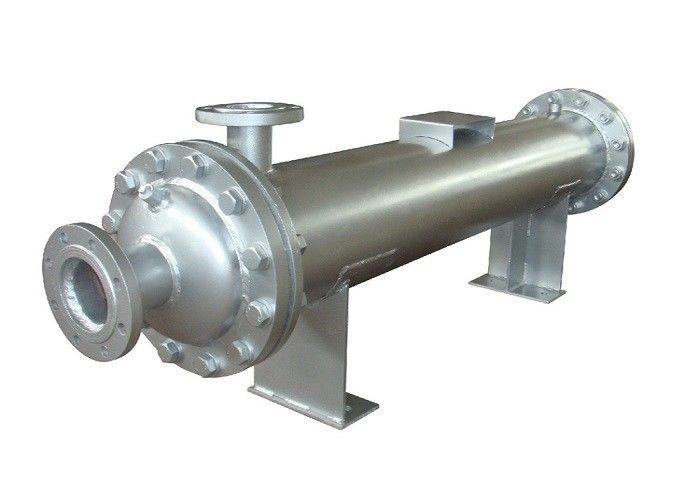

GPRタイプ3.5~60m2 シェルチューブ熱交換機 高効率のアルミ製のフィニッシュチューブオイルクーラー 0

製品の特徴


1費用
シェルとチューブ式熱交換器の重要な利点は,そのコストである.それらはプレート型冷却器よりもはるかに安価である.

2熱容量
熱交換器は,用途によって異なる幅広い温度に対応できる必要があります.極端な温度に対処する能力は,生産を維持し,作業を継続するのに役立ちます.シェルとチューブ熱交換機は高温での作業能力があり,あらゆる条件に適合するように調整できます.

3圧力
シェルとチューブ交換機試験され,圧力差によって引き起こされる極端に耐えるように設計され,ASMEとPEDのコードに従います.

4圧力の減少
シェルとチューブ式熱交換機は,圧力損失に対処し,設計基準内で最小限に抑えるように設計されています.

5調整
パイプの直径,パイプの数,パイプの長さ,パイプピッチの変化,特定のアプリケーションのニーズに合わせて変更することができます.

6熱膨張
シェルとチューブ熱交換器の多管設計により,チューブとシェルの間の熱膨張が可能になります.この構成は,熱交換器が炎症性および有毒な流体を取り扱う能力を与える.
