ハイライト
GX シリーズ アウガースクリューコンベヤー
,LSシリーズ ローガースクリューコンベヤー
,単機式垂直回転輸送機
-
製品名オーガスクリューコンベヤ
-
タイプ垂直アグアコンベア
-
材料カーボン・スチール \ ステンレス・スチール
-
駆動方法単機または双機
-
適用する第一次製品
-
設置技術的な指導の下
-
起源の場所中国
-
ブランド名WS
-
モデル番号GX または LS シリーズ

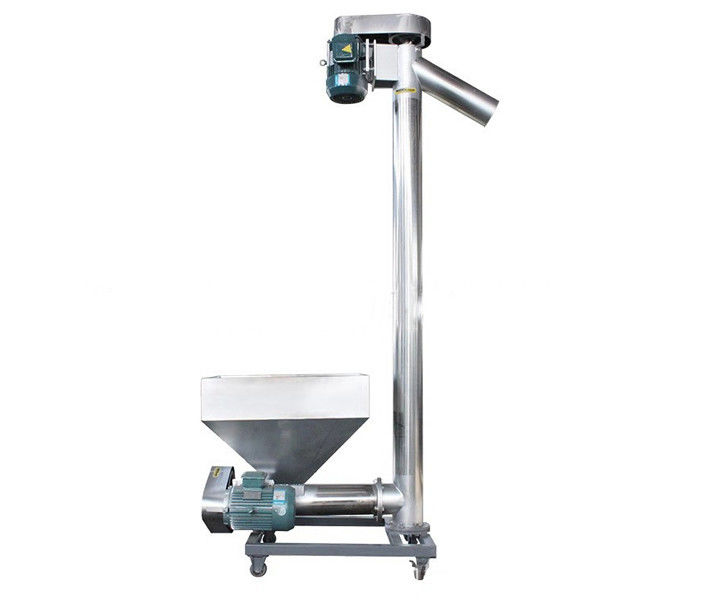

GX または LS シリーズ 垂直スクリューコンベヤー 垂直アグアコンベヤー 垂直スピラルコンベヤー
GX または LS シリーズ 垂直スクリューコンベヤー 垂直アグアコンベヤー 垂直スピラルコンベヤー
製品説明
オーガー スクリップコンベア材料を回転させ運ぶために,強制送料の螺旋を使用する連続輸送装置です.粒状で粘りしない材料,垂直または大きな角度で粉末や粒子を一定の高さまで持ち上げ/積載することができます.
垂直スクリューフィッダー材料処理機器として,建築材料,金属工学,化学,石炭,穀物食品加工などの多くの産業で広く使用できます.具体的には,粉末輸送機として使えます砂,石灰,水泥,炭粉,肥料,飼料,穀物,砂糖,スパイス,コーヒーなどの材料を輸送するために使用できます
製品パラメータ
LSシリーズ垂直回転式輸送機
| モデル | 200 | 250 | 315 | 400 | 500 |
| 直径/mm | 200 | 250 | 315 | 400 | 500 |
| スクロールピッチ/mm | 200 | 250 | 315 | 355 | 400 |
| n | 100 | 90 | 80 | 71 | 63 |
| Q について | 13 | 22 | 31 | 62 | 98 |
| n | 80 | 71 | 63 | 56 | 50 |
| Q について | 10 | 18 | 24 | 49 | 78 |
| n | 63 | 56 | 50 | 45 | 40 |
| Q について | 8 | 14 | 19 | 39 | 62 |
| n | 50 | 45 | 40 | 36 | 32 |
| Q について | 6.2 | 11 | 15.4 | 31 | 50 |
GXシリーズ垂直スクリューコンベヤー
| 仕様 | 技術的な性能 | ドライブユニット | 体重 (kg) |
|||||
| 直径 | 長さ (m) |
収益性 (セメント) (トン/時間) |
回転速度 (r/min) |
減速機 | 電動モーター | |||
| モデル | 速度比 | モデル | パワー (KW) |
|||||
| GX200 | ~10 | 9 | 60 | JZQ250 | 23.34 | Y90S-4 | 1.1 | 726 |
| GX200 | 20歳 | 9 | 60 | JZQ250 | 23.34 | Y90L-4 | 1.5 | 1258 |
| GX250 | ~10 | 15.6 | 60 | JZQ250 | 23.34 | Y100L2-4 | 2.2 | 960 |
| GX250 | 20歳 | 15.6 | 60 | JZQ250 | 23.34 | Y100L1-4 | 3 | 1750 |
| GX300 | ~10 | 21.2 | 60 | JZQ350 | 23.34 | Y100L2-4 | 3 | 1373 |
| GX300 | 20歳 | 21.2 | 60 | JZQ350 | 23.34 | Y112M-4 | 4 | 2346 |
| GX400 | ~10 | 51 | 60 | JZQ400 | 23.34 | Y132S-4 | 5.5 | 1911 |
| GX400 | 20歳 | 51 | 60 | JZQ500 | 23.34 | Y160M-4 | 11 | 2049 |
| GX500 | ~10 | 87.5 | 60 | JZQ400 | 23.34 | Y132M-4 | 7.5 | 2381 |
| GX500 | 20歳 | 87.5 | 60 | JZQ650 | 23.34 | Y180M-4 | 18.5 | 5389 |
| GX600 | ~10 | 134.2 | 45 | JZQ750 | 23.34 | Y180L-4 | 22 | 3880 |
| GX600 | ~10 | 134.2 | 45 | JZQ850 | 23.34 | Y250M-4 | 55 | 7090 |
製品種類
1) 異なる材料:炭素鋼 ステンレス鋼
炭素鋼垂直螺栓輸送機:主に水泥,石炭,石材などの産業で使用され,耐磨性が高く,衛生に特別な要求はありません.
ステンレス鋼垂直スクリューコンベヤー: 輸送環境,高潔度,材料への汚染なし,長期使用期間に関する要求がある穀物,化学,食品などの産業に適しています.比較的高いコスト.
(2) 運転方法:単機駆動または二機駆動
単機駆動:電源が15Kw以下またはそれと同等である場合は,単機駆動型を採用する.
二重モーター駆動: モーターの電力が15Kw以上であれば,二重モーター駆動型を採用する.
製品画像
