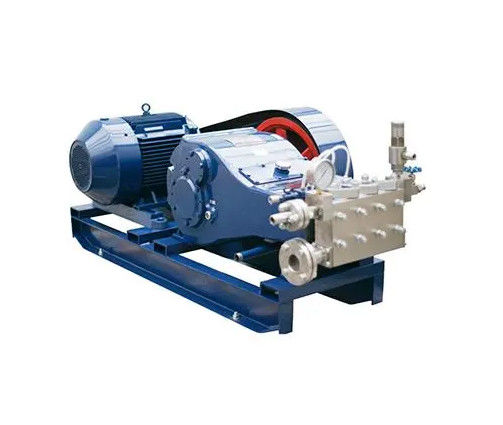

3WP20 高圧回転ポンプ トリプレックスポンプ
トリプレックスポンプ 導入:
1圧力試験ポンプ,高圧清掃ポンプ,計量ポンプ,プロセスポンプ,薬剤添加ポンプ,水立圧ポンプ,オイル転送ポンプなどに適しています. バルブとパイプのために.
2組み立てタイプ:水平型,垂直型,固定型,移動型
3駆動型:電動モーター駆動型,ディーゼルエンジン駆動型,ベルトポリー型,ギアボックス型,電磁気速度調整型,インバーター速度調整型.
4. 日付表に示されている技術データは,選択の参照のためにあります. 各タイプのポンプは安全調整バルブで装備されています. 各ポンプの圧力は任意に調整できます.
5選択する際にデータシートに示された流量があなたの要件を満たすことができない場合,電磁気速度調整によって流量調整することができます.インバーター速度調整または要求の流量を得るためにポンジの直径を変更.
トリプレックスポンプの仕様:
|
スプンジャー名乗荷重:350kg |
ストロックの長さ: 20mm |
体重:80kg |
|||||||||||
|
モデル3WP20 高圧三重回転ポンプ |
|||||||||||||
| ポンジの直径 (mm) | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
|
仕事 の 圧力 (MPa) |
4 | 5 | 6 | 7 | 8 | 10 | 14 | 16 | 23 | 30 | 45 | ||
| 速度 (分) | 流量 L/min M3/h 電力 KW | ||||||||||||
|
150 |
L/分 | 6.36 | 5.54 | 4.78 | 4.07 | 3.42 | 2.83 | 2.29 | 1.81 | 1.38 | 1.02 | 0.71 | |
| M3/h | 0.381 | 0.332 | 0.287 | 0.244 | 0.205 | 0.17 | 0.137 | 0.109 | 0.083 | 0.061 | 0.042 | ||
| KW | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
200 |
L/分 | 8.5 | 7.38 | 6.37 | 5.43 | 4.56 | 3.77 | 3.05 | 2.41 | 1.85 | 1.37 | 0.94 | |
| M3/h | 0.509 | 0.443 | 0.382 | 0.326 | 0.274 | 0.226 | 0.183 | 0.145 | 0.111 | 0.082 | 0.057 | ||
| KW | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
250 |
L/分 | 10.6 | 9.23 | 7.96 | 6.78 | 5.70 | 4.71 | 3.82 | 3.01 | 2.31 | 1.71 | 1.18 | |
| M3/h | 0.636 | 0.554 | 0.478 | 0.407 | 0.342 | 0.283 | 0.229 | 0.181 | 0.138 | 0.103 | 0.071 | ||
| KW | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
300 |
L/分 | 12.7 | 11.1 | 9.55 | 8.14 | 6.84 | 5.65 | 4.58 | 3.62 | 2.77 | 2.05 | 1.41 | |
| M3/h | 0.763 | 0.665 | 0.573 | 0.488 | 0.410 | 0.339 | 0.275 | 0.217 | 0.166 | 0.123 | 0.085 | ||
| KW | 1 | 1 | 1 | 1.2 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
|
350 |
L/分 | 14.8 | 12.9 | 11.4 | 9.50 | 7.98 | 6.59 | 5.34 | 4.22 | 3.23 | 2.39 | 1.65 | |
| M3/h | 0.89 | 0.775 | 0.669 | 0.569 | 0.479 | 0.395 | 0.320 | 0.253 | 0.194 | 0.144 | 0.099 | ||
| KW | 1.2 | 1.5 | 1.5 | 1.5 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
|
400 |
U/分 | 17.0 | 14.8 | 12.74 | 10.85 | 9.12 | 7.54 | 6.10 | 4.82 | 3.69 | 2.74 | 1.88 | |
| M3/h | 1.02 | 0.888 | 0.764 | 0.651 | 0.547 | 0.452 | 0.366 | 0.289 | 0.222 | 0.164 | 0.113 | ||
| KW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.5 | 1.8 | 1.8 | 1.8 | ||
|
450 |
L/分 | 19.1 | 16.6 | 14.33 | 12.21 | 10.26 | 8.48 | 6.87 | 5.43 | 4.15 | 3.08 | 2.12 | |
| M3/h | 1.14 | 0.997 | 0.860 | 0.732 | 0.616 | 0.509 | 0.412 | 0.326 | 0.249 | 0.185 | 0.127 | ||
| KW | 1.6 | 1.5 | 1.8 | 1.8 | 1.6 | 1.8 | 2.0 | 1.8 | 2.0 | 1.8 | 2.0 | ||
|
500 |
L/分 | 21.2 | 18.5 | 15.92 | 13.56 | 11.40 | 9.42 | 7.6 | 6.03 | 4.62 | 3.42 | 2.36 | |
| M3/h | 1.27 | 1.11 | 0.955 | 0.814 | 0.684 | 0.565 | 0.458 | 0.362 | 0.27 | 0.205 | 0.141 | ||
| KW | 1.8 | 1.8 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | 2.0 | 2.2 | 2.0 | 2.2 | ||
※ 特定の流量と圧力と特別な介質のための高圧ポンプの1つのタイプを選択したいとき,私たちの工場から最新の一般図と基礎図を取得してください.
トリプレックスプルーンジャーポンプの適用:
1. 高圧アプリケーション
について高圧三重ポンプ高排出圧を発生させるように設計されているため,スプレードライヤー,ジェットクリーニング,圧力クリーニング,移動油田および掘削泥ポンプに使用されています.下水浄化および他の高圧用途.
2パルプ&ペーパー産業
高圧ポンプが必要です 紙の製造過程では高圧三重ポンプこの分野では広く使用されています. この技術によって,
3加工産業
について高圧回転ポンプコンパクトなサイズで高圧放出ポンプを必要とする多くのプロセスに非常に適しています. 設置しやすさと信頼性の高い操作を考慮して,これらのポンプは,加工産業で広く使用されています.
4建設業
高圧洗浄以外には,高圧回転ポンプ道路機器や建設機器にも広く使用されている.これは高排出圧を生成する能力があるため.
