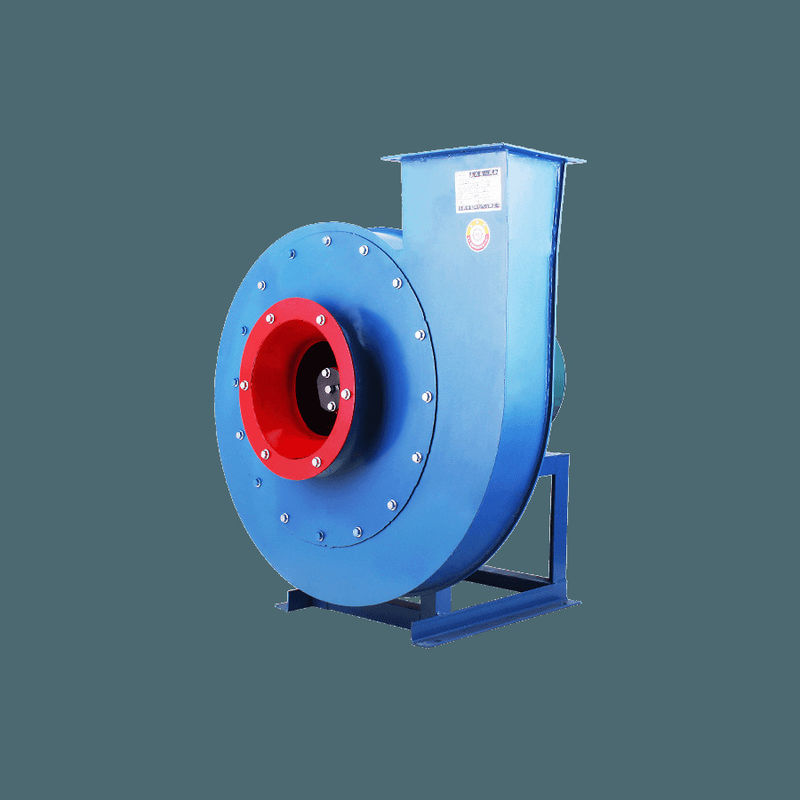

G4-73 Y4-73 ボイラー換気のための鉄筋遠心吹風機誘導式抽出風扇
1概要
G4-73 Y4-73鋼筋遠心吹風機と誘導式吹風機熱力発電所の蒸気ボイラーの換気と誘発式流出扇風機システムに適しています.他の特別な要件がない場合,G4-73 は,鉱山換気と一般換気にも使用できます..
換気機によって運ばれる介質は空気で,最大温度は80°Cを超えない.誘発風扇によって運ばれる介質は煙気である.最大温度は250°Cを超えない.
扇風機の前には,扇風機に入る煙草ガスの粉塵含有量を最大限に減らすための除塵装置を設置しなければならない.発電所の一般利用条件による, 粉塵除去効率は85%未満でなければならない.
2特徴
(1) 税金について遠心換気機と誘導式抽出扇風機単一吸着で作られ,それぞれ合計12台の機械番号 N28~28があります.
(2) 扇風機には左と右の2つの回転方向があります.モーターの片端から見ると,時計回りの方向に回転するプロペラーは"右"で表される右側の扇風機と呼ばれます.逆時計回りに回転するプロペラーは左翼扇風機と呼ばれます"左"で表される
(3) 扇風機の出口位置は,外蓋の空気出口の角度で表される.
(4) 扇風機の伝送モードはD型で,すべて弾性コップリングで駆動されます.
3仕様
| G4-73 遠心風扇のファン性能表 | |||||||||
| エンジン番号 | スピード R/分 |
流量 M3 / H |
総圧 | 効率性 (%) | パワー /KW |
必要な 力 /KW |
電動モーター | ||
| モデル | パワー kw | ||||||||
| 8D | 1450 | 16156 | 2104 | 79.4 | 11.80 | 13.85 | Y180M-4 | 18.5 | |
| 18244 | 2095 | 83.2 | 12.67 | 14.86 | |||||
| 20442 | 2072 | 85.7 | 13.63 | 15.99 | |||||
| 22530 | 2018 | 87 | 14.42 | 16.92 | |||||
| 24618 | 1924 | 86.8 | 15.06 | 17.67 | |||||
| 26706 | 1794 | 85.6 | 15.45 | 18.13 | |||||
| 28904 | 1611 | 82.8 | 15.53 | 18.22 | |||||
| 30993 | 1400 | 79.4 | 15.11 | 17.73 | |||||
| 10D | 1450 | 31554 | 3301 | 79.4 | 36.02 | 42.27 | Y250M-4 | 55 | |
| 35633 | 3287 | 83.2 | 38.66 | 45.36 | |||||
| 39926 | 3251 | 85.7 | 41.58 | 48.79 | |||||
| 44004 | 3166 | 87 | 44.0 | 51.64 | |||||
| 48083 | 3018 | 86.8 | 45.95 | 53.92 | |||||
| 52161 | 2813 | 85.6 | 47.15 | 55.32 | |||||
| 56455 | 2525 | 82.8 | 47.39 | 55.61 | |||||
| 60533 | 2194 | 79.4 | 46.12 | 54.11 | |||||
| 12D | 1450 | 54526 | 4777 | 79.4 | 89.63 | 105.17 | Y315M1-4 | 132 | |
| 61574 | 4756 | 83.2 | 96.19 | 112.87 | |||||
| 68992 | 4705 | 85.7 | 103.46 | 1231.40 | |||||
| 76040 | 4582 | 87 | 109.49 | 128.47 | |||||
| 83088 | 4366 | 86.8 | 114.33 | 134.15 | Y315M2-4 | 160 | |||
| 90135 | 4069 | 85.6 | 117.31 | 137.65 | |||||
| 97554 | 3650 | 82.8 | 117.92 | 138.36 | |||||
| 104600 | 3171 | 79.4 | 114.75 | 134.65 | |||||
| 14D | 1450 | 86586 | 6541 | 79.4 | 193.71 | 227.30 | Y355-4 | 280 | |
| 97777 | 6513 | 83.2 | 207.90 | 243.96 | |||||
| 109550 | 6442 | 85.7 | 223.63 | 262.41 | |||||
| 120740 | 6272 | 87 | 236.66 | 277.7 | |||||
| 131940 | 5975 | 86.8 | 247.13 | 289.99 | Y355-4 | 315 | |||
| 143130 | 5566 | 85.6 | 253.56 | 297.53 | |||||
| 154910 | 4990 | 82.8 | 254.89 | 299.10 | |||||
| 166100 | 4333 | 79.4 | 248.02 | 291.04 | |||||
| 16D | 960 | 85571 | 3709 | 79.4 | 109.60 | 128.60 | Y355−6 | 185 | |
| 96631 | 3693 | 83.2 | 117.63 | 138.03 | |||||
| 108270 | 3653 | 85.7 | 126.53 | 148.47 | |||||
| 119330 | 3558 | 87 | 133.91 | 159.12 | |||||
| 130390 | 3391 | 86.8 | 139.83 | 164.08 | |||||
| 141450 | 3161 | 85.6 | 143.46 | 168.33 | |||||
| 153090 | 2836 | 82.8 | 144.21 | 169.22 | |||||
| 164150 | 2465 | 79.4 | 140.33 | 164.66 | |||||
| 18D | 730 | 92648 | 2705 | 79.4 | 86.85 | 101.91 | Y315M-8 | 132 | |
| 104620 | 2693 | 83.2 | 93.21 | 109.37 | |||||
| 117220 | 2664 | 85.7 | 100.26 | 117.64 | |||||
| 129200 | 2595 | 87 | 106.1 | 124.49 | |||||
| 141170 | 2474 | 86.8 | 110.79 | 130 | |||||
| 153150 | 2306 | 85.6 | 113.67 | 133.37 | |||||
| 165750 | 2070 | 82.8 | 114.27 | 134.09 | |||||
| 177730 | 1880 | 79.4 | 111.19 | 130.46 | |||||
| 20D | 730 | 127080 | 3347 | 79.4 | 147.07 | 172.58 | Y355−8 | 220 | |
| 143510 | 3333 | 83.2 | 157.84 | 185.21 | |||||
| 160800 | 3297 | 85.7 | 169.79 | 199.23 | |||||
| 177230 | 3211 | 87 | 179.68 | 210.85 | |||||
| 193660 | 3060 | 86.8 | 187.63 | 220.16 | Y355−8 | 250 | |||
| 210080 | 2853 | 85.6 | 192.51 | 225.89 | |||||
| 227370 | 2560 | 82.8 | 193.52 | 227.07 | |||||
| 243800 | 2225 | 79.4 | 188.30 | 220.96 | |||||
| Y4-73 遠心誘導式抽出風扇 性能表 | ||||||||
| エンジン番号 | スピード R/分 |
流量 M3/h |
総圧 パパ |
効率性 (%) |
パワー /KW |
必要な 力 /KW |
電動モーター | |
| モデル | パワー kw | |||||||
| 8D | 1450 | 16156 | 1303 | 79.4 | 7.33 | 9.73 | Y160M-4 | 11 |
| 18244 | 1298 | 83.2 | 7.87 | 10.44 | ||||
| 20442 | 1284 | 85.7 | 8.46 | 11.23 | Y160L-4 | 15 | ||
| 22530 | 1250 | 87 | 8.96 | 11.89 | ||||
| 24618 | 1192 | 86.8 | 9.35 | 12.41 | ||||
| 26706 | 1112 | 85.6 | 9.60 | 12.73 | ||||
| 28904 | 998 | 82.8 | 9.65 | 12.80 | ||||
| 30993 | 868 | 79.4 | 9.39 | 12.45 | ||||
| 9D | 1450 | 23003 | 1651 | 79.4 | 13.21 | 17.52 | Y180L-4 | 22 |
| 25976 | 1644 | 83.2 | 14.18 | 18.81 | ||||
| 29106 | 1627 | 85.7 | 15.25 | 20.23 | ||||
| 32079 | 1584 | 87 | 16.14 | 21.41 | ||||
| 35052 | 1531 | 86.8 | 16.85 | 22.36 | Y200L-4 | 30 | ||
| 39926 | 1509 | 85.6 | 17.29 | 22.94 | ||||
| 41155 | 1365 | 82.8 | 17.38 | 23.06 | ||||
| 44128 | 1200 | 79.4 | 16.91 | 22.44 | ||||
| 12D | 1450 | 54526 | 2949 | 79.4 | 55.67 | 73.85 | Y280M-4 | 90 |
| 61574 | 2936 | 83.2 | 59.75 | 79.26 | ||||
| 68992 | 2905 | 85.7 | 64.27 | 85.26 | ||||
| 76040 | 2829 | 87 | 68.01 | 90.23 | Y315S-4 | 110 | ||
| 83088 | 2697 | 86.8 | 71.02 | 94.21 | ||||
| 90135 | 2514 | 85.6 | 72.87 | 96.67 | ||||
| 97554 | 2256 | 82.8 | 73.25 | 97.17 | ||||
| 104600 | 1961 | 79.4 | 71.28 | 94.55 | ||||
| 14D | 1450 | 86586 | 4029 | 79.4 | 120.33 | 159.61 | Y315M-4 | 185 |
| 97777 | 4011 | 83.2 | 129.44 | 171.3 | ||||
| 109550 | 3968 | 85.7 | 138.91 | 184.26 | ||||
| 120740 | 3864 | 87 | 147.00 | 195.00 | Y315M-4 | 220 | ||
| 131940 | 3683 | 86.8 | 153.51 | 203.63 | ||||
| 143130 | 3433 | 85.6 | 157.5 | 208.92 | ||||
| 154910 | 3080 | 82.8 | 158.33 | 210.02 | ||||
| 166100 | 2676 | 79.4 | 154.06 | 204.36 | ||||
| 18D | 960 | 121830 | 2908 | 79.4 | 122.69 | 162.74 | Y355−6 | 200 |
| 137580 | 2895 | 83.2 | 131.67 | 174.65 | ||||
| 154160 | 2864 | 85.7 | 141.64 | 187.88 | ||||
| 169910 | 2790 | 87 | 149.89 | 198.82 | ||||
| 185650 | 2659 | 86.8 | 156.52 | 207.62 | Y355−6 | 220 | ||
| 201400 | 2479 | 85.6 | 160.59 | 213.01 | ||||
| 217980 | 2225 | 82.8 | 161.43 | 214.13 | ||||
| 233730 | 1934 | 79.4 | 157.08 | 208.36 | ||||
| 20D | 960 | 167130 | 3598 | 79.4 | 207.77 | 275.61 | JSQ1410-6 | 380 |
| 188730 | 3583 | 83.2 | 222.99 | 295.8 | ||||
| 211470 | 3545 | 85.7 | 239.87 | 318.18 | ||||
| 233070 | 3452 | 87 | 253.84 | 336.71 | ||||
| 254670 | 3290 | 86.8 | 265.07 | 351.61 | ||||
| 276270 | 3067 | 85.6 | 271.96 | 360.76 | ||||
| 299010 | 2752 | 82.8 | 273.39 | 362.64 | ||||
| 320610 | 2392 | 79.4 | 266.02 | 352.87 | ||||
4構造
について遠心風扇主にホイップラー,キャッシング,空気入り口,調節ドア,トランスミッション部品で構成されています.
(1) インペラーには,後方傾斜した12の空気翼のベーブルブレードがあり,円形弧状の前盤と平らな後盤の間に溶接されています.エアプロイル形の刃の使用は高効率を保証する静的と動的バランスによって調整されているので,スムーズに動きます.同じマシン番号の換気扇と誘導抽出扇のインペラー構造は同じです.
(2) ケースは,普通の鋼板で溶接されたボディです.単一の吸気扇風機のキャッシングは,3つの異なる形式で作られています (Ng8~12キャッシングは統合構造で作られ,分解することはできません)N214~16のケースは2つの開口タイプで,N218~28のケースは3つの開口タイプでできています). 誘発された draftファンとスクロールプレートは,着用を防ぐために適切に厚くされています.
(3) 収束し流通した空気入口は,統合構造として作られ,風扇の入口側にはボルトで固定されます.
(4) 扇風機の流量調節装置は,空気入口の前方に軸的に設置され,調節範囲は0° (完全に開いている) から90° (完全に閉ざされている) です.ドアのレバーの位置を調整右側のサイクロン扇風機では,レバーを下から上へと押すと,完全に閉ざされた方向から完全に開いた方向に変わります.左側の扇風機には完全に閉ざされた方向から完全に開いた方向に変わります.
(5) トランスミッション部品のメインシャフトは高品質の鋼で,このファンにはローリングベアリングが使用されています.ベアリングボックスには2種類あります.N28~16は統合円筒ベアリングボックスを使用します.N218~28 2つの独立した枕型軸承箱を使用する軸承箱には温度計とオイルレベルインジケーター (誘発式 draftファンのみ) が装備されています.潤滑油はL-AN46で,総損失システムオイルです.添加された油の量は,油レベルマークの要件を満たしている.N28~16 の整形円筒軸承箱に油を使用する場合,軸承箱の球面側に油バフルを追加し,固定溝をプリファブリックにする必要があります.誘発抽出扇風機は,水冷却装置を装備しています水は温度によって変化し,一般的に05~1m2/hと考えられます.
