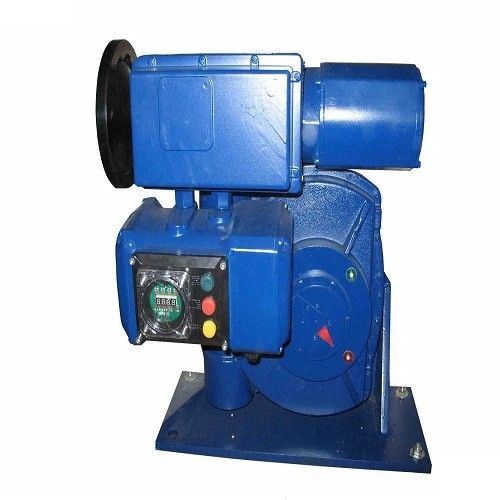

SD シリーズ 四半期ターン 電動アクチュエータ 電気アクチュエータ 機械式 脚搭載型
クォーターターンバルブアクチュエータ概要:
電気アクチュエータメカニズムは,工業プロセス測定・制御システムの端末制御装置である.バルブまたは他の調節構造のインターセプターの位置を制御するために,出力シャフトの角移動に制御システムの信号を変換することができますシステム規則に従って制御されるように. 状態作業.
電気アクチュエータの動作条件:
1) 電源供給条件:
AC単電圧: 220V±10%
交流三相三線: 380V±10%
周波数:50/60HZ ±1%
DC220V
DC48V
特別電源を注文する前に表示してください.
(2) 環境条件
温度: -10~+55°C または -20~+70°C
相対湿度: 95%以上,周囲の空気中の不腐食性介質
作業システム:逆転可能な間隔作業システム,接続継続率が50%である場合,1時間あたり接続数は320です.
"四半期ターンバルブアクチュエータの仕様"
| モデル | 定数トルク ((Nm) |
全走行時間 (S) |
フランジを装着 | ベース 搭載 | 装備されたモーターパラメータ | |
|
マウントフレンズ ISO標準 |
ボールヒンジモデル | 電圧コード |
定位電源 KW |
|||
| OA-10 | 100 | 30 | F05/07 について | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F について | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F について | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F について | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F について | 1.5 | |
