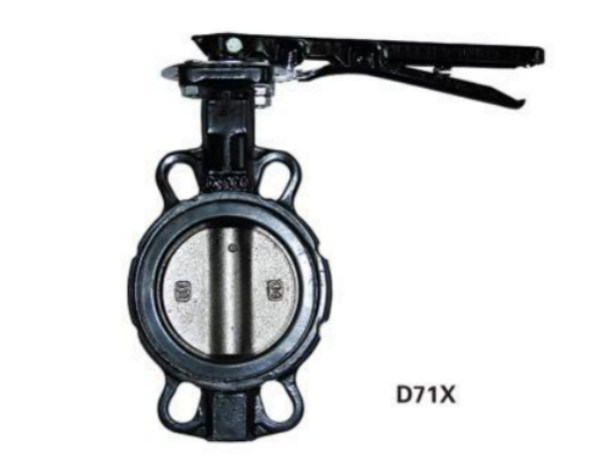

LT型 高性能ウエファー バターフライバル 鋳鉄 漏れなし
構造:
ワッフルバタフライバルは,中央開口を持つ丸いまたは円形体と,体内には円形または蝶形閉塞要素で構成される.閉塞要素は,蝶の円盤またはウエファーとして知られていますバルブボディには両側にフレンズがあり,パイプフレンズの間に簡単に設置できます.
オペレーション:
ワッファーバタフライバルは,円盤またはバタフライ要素を流通路内に回転させることで動作します.円盤が閉ざされているとき,完全に流通をブロックし,完全に開いているとき,バルブを通る最大流量円盤は 流量調節のために どこにでも配置できます
パラメーター:
| 公称通径DN | 尺寸 サイズ (mm) | 重量 (kg) | |||||||||||||
| A について | B について | C について | D | L について | H | D1 | N-φ | K | E について | n1-φ1 | Φ2 | G | |||
| mm | インチ | LTD71/371/671/971X-1.0/1.6 | |||||||||||||
| 50 | 2 円 | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-M16 | 77 | 57.15 | 4から6だ7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4から6だ7 | 12.6 | 137 | 4.2 |
| 80 | 3 円 | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4から6だ7 | 12.6 | 189 | 4.7 |
| 100 | 4 円 | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4から10だ3 | 15.77 | 206 | 9.0 |
| 125 | 5 円 | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4から10だ3 | 18.92 | 238 | 10.9 |
| 150 | 6 円 | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4から10だ3 | 18.92 | 266 | 14.2 |
| 200 | 8 円 | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12-M24 |
115 | 88.9 | 4 - 14 について3 | 22.1 | 329 | 18.2 |
| 250 | 10 円 | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12-M20 12-M24 |
115 | 88.9 | 4 - 14 について3 | 28.45 | 393 | 26.8 |
| 300 | 12 円 | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12-M20 12-M24 |
140 | 107.95 | 4 - 14 について3 | 31.6 | 462 | 40 |
| 350 | 14 円 | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
16-M20 16-M24 |
140 | 107.95 | 4 - 14 について3 | 31.6 | 515 | 56 |
| 400 | 16 円 | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
16-M24 16-M27 |
197 | 158.75 | 4から20だ6 | 33.15 | 579 | 96 |
| 450 | 18 円 | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20-M24 20-M27 |
197 | 158.75 | 4から20だ6 | 38 | 627 | 122 |
| 500 | 20円 | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20-M24 20-M30 |
197 | 158.75 | 4から20だ6 | 41.15 | 696 | 202 |
| 600 | 24 | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-M27 20-M33 |
276 | 215.9 | 4 - 22 だった2 | 50.65 | 821 | 270 |
注記:
DN50(2??) -600(24??) "LT"型バタフライバルは,PN1.0/PN1.6MPaの2つの圧力レベルに適しています.表の各グリッドにはそれぞれPN1.0/PN1.6MPaを示す2つのサイズがあります.圧力レベル接続の寸法, バルブに接続されたパイプフレンズ接続寸法は,フレンズ接続寸法表を参照します.バタフライバル上のフレンズは,手動,ワームギア,電気パンネマティックおよび他のトランスミッション装置
"LT"型蝶閥の部品の構造,性能,材料は"A"型と同じである."A"型は,ストッドボルト (または延長六角ボルト) を通して2つのパイプフレンズの間に中央で接続できる.(例えば,クリップオン型)
2つのパイプラインを2つの普通の六角ボルトで接続するだけでなく",LT"型はパイプ端に設置され,排水バルブとしても使用できます.しかし,パイプ端の使用は注文契約で指定する必要があります..
フレンズ接続の寸法は,G4216,DIN2501,BS4504,BS10-E,JSB2220,AS2129.ANSIB16,その他の規格に準拠しており,契約書で使用者が指定しなければならない.
利点:
コンパクトで軽量で 設置や操作が簡単です
速くて簡単な操作で,四分の一回転する動きです.
流量制御の良さ 低気圧低下
他のタイプのバルブと比較してコスト効率が良い.
HVAC,水処理,化学,工業プロセスを含む様々な用途に適しています.
応用:
ウェッファーバタフライバルは,スペースと重量が制限されているアプリケーション,例えばHVACシステム,水処理施設,工業プロセスで一般的に使用されます.液体の流れを制御するのに適しています産業の広い範囲で使用されています.
