ハイライト
スクウェア・オープン・サーキット 冷却塔
,合同式オープンループ冷却塔
,スクエアオープンループ冷却塔
-
製品名逆流冷却塔
-
流量2000m3/hから4500m3/h
-
機械部品アルミ合金扇風機/モーター減速機/多波水収集機/管状水分配送システム/S波フィルムフィラー/ガラス繊維強化プラスチック部品
-
タイプ低温型/標準型/中温型/高温型
-
包装材料鉄鋼構造 FRP複合材料
-
適用する水処理装置
-
起源の場所江苏,中国
-
証明GB7190.2-1997
-
モデル番号GNZFシリーズ
-
最小注文数量1

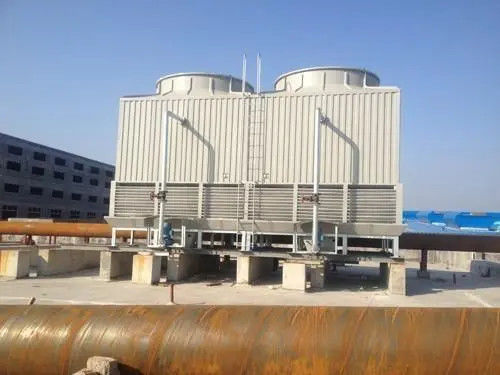

結合鋼鉄構造 FRP 反電流 オープンループ 冷却塔 スクウェア
結合鋼鉄構造 FRP 反電流冷却塔 広形オープン回路冷却塔
製品説明:
結合鋼鉄構造 FRP 反電流冷却塔は FRPでできていて 塔の強さを保証するだけでなく 塔の重量を削減しますそして美しい外見があります.
塔の構造は,硬いトラスシステムを採用している.すべての構成要素の間の縁関節は,ボルトで接続されている.ターニング半径が大きい鋼管は,梁と柱間の網棒として使用され,トラスを形成します節点によって適切に制約されています. したがって,塔体は良い全体的な硬さを持っているだけでなく,塔構造の内部力分布も変化します.構造力をより合理的にする. 塔構造は,多方向力性能の効果があり,集中負荷,不対称負荷に効果的に耐えることができます.地震力,強風負荷,その他の動的負荷塔の振動を減らすのに より有益です
冷却塔の外観の色は,顧客の要求に応じて設計することができます.
製品仕様:
| タイプ |
設置サイズ mm |
基礎の大きさ mm |
|||||||
| L について |
L1 |
L について2 |
L について3 |
L について4 |
A について |
B について |
C について |
D |
|
| アクサ |
bxb |
exe | fxg |
||||||
| GNZF-2000 |
35400 |
11800 |
2950 |
2415 |
550 |
350×350 |
1000×1000 |
1000×1000 |
1000×300 |
| GNZF-2500 |
39600 |
13200 |
3300 |
3680 |
600 |
350×350 |
1100×1100 |
1000×1000 |
1000×300 |
| GNZF-3000 |
43200 |
14400 |
3600 |
4250 |
650 |
350×350 |
1200×1200 |
1000×1000 |
1000×300 |
| GNZF-3500 |
46800 |
15600 |
2600 |
4950 |
650 |
350×350 |
1200×1200 |
1000×1000 |
1000×300 |
| GNZF-4000 |
49680 |
16560 |
2760 |
5000 |
700 |
350×350 |
1400×1400 |
1000×1000 |
1000×300 |
| GNZF-4500 |
53280 |
17760 |
2960 |
5450 |
700 |
350×350 |
1400×1400 |
1000×1000 |
1000×300 |
重要な部品:
1アルミ合金扇風機: アルミ合金刃,大気体積,高総圧,高効率,安定した伝送,長寿命,小サイズ,軽量,高強度および耐腐蝕性良質なスタートパフォーマンス簡単に保守・修理できます
2モーター減速器: 380V/50HZ/3P,IP54,保温グレードF,熱くて湿った環境で長期で連続的な作業に適しています.
3多波水収集器: 改造されたPVC材料,機械的な挤出と抽出プロセス,高い水吸収効率,小さな空気流量抵抗,長い使用寿命,簡単に設置し,保守する耐火性があり 温度変化に耐える
4低圧完全管水配送システム: 水配送パイプ材料 - U-PVC,ノズル材料 - ABS,スプレーモード - 下向きのスプレー,均一な水配送,メンテナンスフリー,操作の柔軟性.
5S波フィルムフィラー:改造されたPVC材料,フィラーシート基板厚さ0.40±0.05mm,完全自動真空ブリスター,高効率,低抵抗性,炎阻害性優れた水素愛好性とオリーオホーブ性温度差に耐性があり 組み立てブロックの強度が高い
6ガラスの繊維で強化されたプラスチック部品:固化度 ≥80%,バルコール硬度 >35,樹脂含有量 55~65%,張力強度 ≥200MPa,屈曲強度 ≥147Mpa,エポキシガラス繊維の屈曲強度 ≥196Mpa衝撃耐久性 ≥20J/cm2,密度 1800kg/m3
