GB/T 9770 鉄筋コンベアベルト
,破裂防止用 鉄筋コンベアベルト
,1400mm ワイヤロープコンベアベルト
-
製品名鉄筋コンベアベルト
-
材料ゴム+EP織物
-
品質高レベル
-
使用物質的なTransimission
-
特徴耐熱性 破裂防止
-
帯幅800~2800mm
-
起源の場所中国
-
証明GB/T 9770
-
モデル番号ST
GB/T 9770 鋼筋強化コンベヤーベルト 材料伝送のためのワイヤロープコンベヤーベルト
GB/T 9770 鋼筋強化コンベヤーベルト 材料伝送のためのワイヤロープコンベヤーベルト
製品説明:

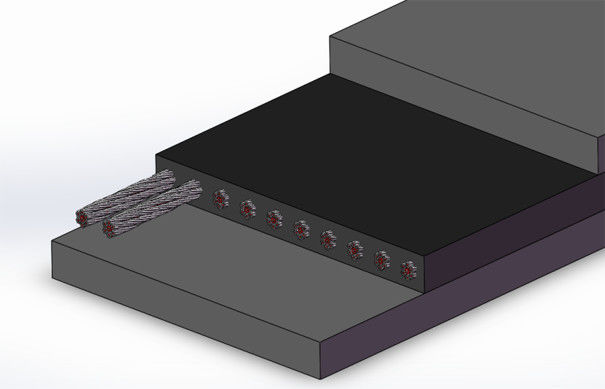

鉄筋コンベアベルトは,鉄筋を骨格として備えたゴムコンベアベルトである.コアゴム,鉄筋ロープ,覆い層,縁から成る.高い拉伸強さの利点があります,良い衝撃耐性,長い使用寿命,使用中の小さな長さ,良い溝形成,そして良い柔軟性耐性.それは,長い距離で材料を輸送するのに適しています.遠くから高速で
製品パラメータ:
1) ワイヤロープコンベアベルト 標識の例 (実施規格:GB/T 9770)
例えば GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ 標準コード
1400 ------ 長さ (m)
2200 ------ 幅 (mm)
ST3150 ------ 強度仕様
8+8 ------ 上部と下部の覆い接着剤の厚さ
H ------ 覆い層のパフォーマンスレベルコード
2) 鉄筋コンベアベルト強度仕様:
| ポイント | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
縦伸縮強度 N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
ワイヤロープの最大名目直径 mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
ワイヤロープ間隔 mm |
10±1 とすると5 | 10±1 とすると5 | 12±1 とすると5 | 12±1 とすると5 | 12±1 とすると5 | 12±1 とすると5 | 15±1 とすると5 | 15±1 とすると5 | 15±1 とすると5 | 15±1 とすると5 | 16±1 とすると5 | 17±1 とすると5 | 17±1 とすると5 |
|
上層カバーの粘着剤の厚さ mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
下蓋の粘着の厚さ mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) ワイヤロープの幅の仕様:
|
幅 mm |
ワイヤロープの数 | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) ワイヤロープコンベアベルトの覆い層性能表:
| レベルコード | 引力コード強度,MPa≥ | 断裂時の長さ %≥ | 耐磨量,mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L について | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| 注:D 耐磨性のある労働条件下H 耐磨性のある労働条件下L 普通の労働条件下P 耐油性,耐熱性,耐酸性,耐アルカリ性冷却耐性および一般的に炎阻害性のあるコンベヤーベルト | |||
