DTシリーズバケットエレベーター
,プレートチェーン バケツエレベーター 5m リフティング
,エレベーターチェーン 20L
-
製品名プレートチェーンバケツエレベーター
-
材料炭素鋼
-
引き上げ高度5-40m
-
容量1.2L-20L
-
輸送能力2m3/hから50m3/h
-
材料の運搬散装 粉末 粒状
-
起源の場所中国
-
モデル番号DTシリーズ

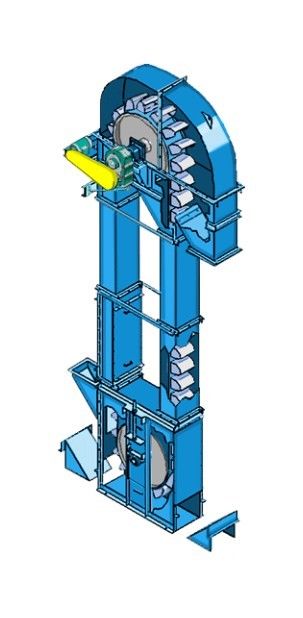

DTシリーズ プレートチェーン バケットエレベーター ユニバーサル産業 バケットエレベーター 炭素鋼
DTシリーズ プレートチェーン バケットエレベーター ユニバーサル産業 バケットエレベーター 炭素鋼
製品説明:
ユニバーサル・インダストリーズ・バケットエレベーター 石灰石,石炭,ジプス,クリンカー,乾いた粘土,その他のブロック粒状材料,原材料,セメント,粉砕炭,その他の粉末材料を垂直に持ち上げるのに使用されます.バケツの走行速度に応じて,バケツエレベーターは,遠心放出タイプ,重力放出タイプ,混合放出タイプと組み合わせることができます.
離心式放出バケツエレベーター高速なバケツ速度で,粉末型,粒状,小片,その他の磨材を輸送するのに適しています.重力解荷タイプは,バケットの速度が遅いので,緊張ドラムを持つ下部部分に適しています.混合卸荷型は,緩い密度 ρ<1.5t/m3の粉末を輸送するのに適しています.
バケツエレベーターの牽引部品にはチェーン,NEプレートチェーンバケツエレベーター,プレートチェーン,テープがあります. チェーン構造と製造は比較的シンプルです.そしてホッパーとの接続も非常に強い. 磨き力が高い材料が輸送される場合,チェーンが磨きが小さいが,その重量は大きい.プレートチェーン構造は比較的堅牢で重量は軽い.大量の持ち上げ能力を持つリフティングヒストに適しています.チェーンとチェーンが輸送する材料の温度は250°Cに達します.
技術パラメータ:
DTシリーズバケツエレベーター:尾部,中部,頭部,バケツチェーンの部品,駆動装置からなる.
| モデル | DT16 | DT25 | DT30 | DT40 | DT45 |
| 幅 (mm) | 160 | 250 | 300 | 400 | 450 |
| 距離 (mm) | 203.2 | 304.8 | 304.8 | 304.8 | 400 |
| 容量 (L) | 1.2 | 3 | 5 | 8 | 20 |
| 輸送能力 (m3/h) | 2から5 | 4〜12 | 8〜25 | 10〜35 | 15〜50 |
| チェーン速度 (m/min) | 6から20 | ||||
| チェーンのピッチ ((mm) | 101.6 | 152.4 | 152.4 | 152.4 | 200 |
| チェーンコンベア 形式 | 単行列 | 単行列 | 単行列 |
シングルライン 双列 |
シングルライン 双列 |
| 持ち上げ高度 (m) | 5から20 | 5 から 25 | 6〜30 | 8〜40 | 8〜40 |
| モーターパワー (kW) | 1.5-4 | 2.2-5. わかった5 | 4 - 7 だった5 | 4 - 11 | 5.5-18 だった5 |
| ドライブ インストール タイプ | 左と右の装置 | ||||
| トランスミッションタイプ | チェーンドライブ | ||||
| 適用可能な粒度 | <20 | <30 | <40 | <40 | <50 |
| 輸送に適した材料 | 散布密度 p≤2t/m3 粉末,粒状,粉砕可能,半粉砕可能または粉砕不可能な小片,例えば鋼鉄製粉塵,鉄焼粉塵,水泥,石炭,ボイラー灰など. | ||||
| 適用される湿度 % | ≤10 | ||||
| 適用される温度 °C | ≤200 | ||||
